首頁 > 產品中心 > 220V導軌式直流電源防雷器

詳細介紹

220V導軌式直流電源防雷器
型號： SBDC220V-20KA；SBDC220V-40KA
；SBDC220V-80KA

220V直流電源防雷器用于防止雷電過電壓和瞬態過電壓對直流電源系統和用電設備造成的損壞

，保護設備和使用者的安全

。

應用范圍：
適用于各種直流配電屏

、直流配電箱

、電子信息系統

、二次電源設備

、直流供電設備的防雷保護；標稱通流容量為10kA,20KA,40KA的220V電源防雷模塊廣泛用于移動通信基站

、微波通信局/站

、電信機房、工業廠礦

、民航

、金融、證券等220-275V直流電源系統

。

產品特點：
● 選用優質壓敏電阻

，性能穩定可靠。
● 適用于不同電網制式

，保護更全面

。
● 高雷電通流能力，ns級響應速度

。
● 內置過熱斷路裝置

。
● 失效檢測指示。
● 35mm 導軌安裝

，標準模塊化設計

。
● 節能

、環保，安裝簡單

、方便，無須特殊維護

。

技術參數：

型號	SBDC220V-20KA	SBDC220V-40KA	SBDC220V-80KA
標稱工作電壓Un	220V
最大持續工作電壓Uc	275V
標稱放電電流（8/20μS）In	20kA	40kA	80kA
最大放電電流（8/20μS）Imax	20V	40V	80V
短路容量	25KA/50HZ
電壓保護水平[8/20μS]Up	≤1.2kV	≤1.5kV	≤1.8kV
響應時間tA	≤25ns
最大后備保險絲	125A
溫度范圍Tu	-40℃…+80℃
安裝接線方式/規格	并聯/多股線16mm2
外殼材料	PBT阻燃塑料,UL94-V0
產品尺寸	90X61X35 (mm)
安裝支架	35mmDIN軌
防護等級	IP20

安裝說明：
● 安裝前必須切斷電源，嚴禁帶電操作。
● 建議在防雷模塊前端串聯熔斷器或自動斷路器

。
● 電源連接：直流電源兩端分別對應接“L”“N”

， PE為地線，切勿錯接

。
安裝完成后

，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常

。
● 安裝完畢后將模塊插到位

，檢查防雷模塊是否正常工作。
● 防雷模塊在使用期間

，應定期檢測并查看故障顯示窗口狀態

，當故障顯示窗呈紅色時，表示防雷模塊發生故障

，應及時維修或更換

。

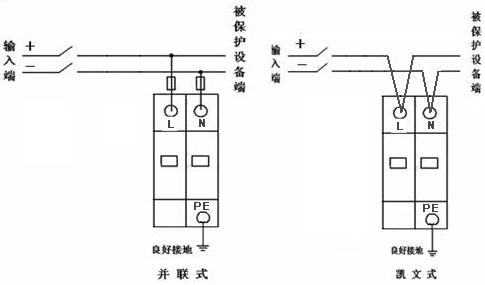

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），連接線要求牢固可靠

，且要求短

、粗、直

。

安全注意事項 ：
▲ 當防雷器安裝于最終系統時

，必須執行標準 GB4943（EN60950，IEC60950）的所有要求

。
▲設備應當由被授權的專業人員安裝

。安裝時必須斷開電源，嚴禁帶電操作

，以防發生意外

。
