，并將輸出電壓拑位在設備允許的電壓范圍內，從而確保了運行設備的安全。

應用范圍：
適用于廣電級攝像機,公安安防系統同軸電纜傳輸速率達到 1.5-3G 的攝像機過壓,過流保護;使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；多級保護、通流容量大、限制電壓低、響應時間快、插入損耗小等優點。

產品特點：
本浪涌保護器參照國家標準 GB/T18802.21-2004/IEC61643-21:2000 設計。

使用環境:
溫度：-40℃～70℃；相對濕度：≤95%；大氣壓：70kPa～106 kPa 。

技術參數：

產品型號	SDI-BNC	SDI-BNCK
接口類型	母頭	母頭
額定工作電壓 Un	5V	5V
最大持續運行電壓 Uc	6V	6V
標稱放電電流 In（8/20ms）	5KA	5KA
最大放電電流 Imax（8/20ms）	10KA	10KA
沖擊限制電壓 Up（ 10/700/ms）	＜10V	＜10V
絕緣電阻 MΩ	≥0.4	≥0.4
插入損耗 dB	≤0.5	≤0.5
駐波比	≤1.2	≤1.2
帶寬 FG	<3.0G	<3.0G
響應時間 Ta	≤1ns	≤1ns
接口方式（可選配）	BNC( K/J)	BNC( K/K)
外殼防護等級	IP20
外形尺寸	55X25X25(mm)
外殼材料	屏蔽金屬鋁

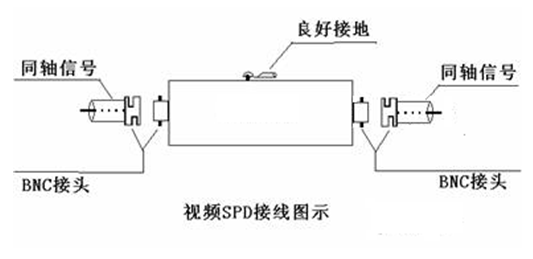

安裝示意圖：
