首頁 > 產品中心 > 三合一網絡防雷器

詳細介紹

三合一網絡防雷器
型號：SBWL-3A（DC12V）；SBWL-3A（DC24V）

；SBWL-3A（AC24V）

；SBWL-3A（AC220V）

SBWL 網絡三合一防雷器為一體化多功能電涌保護器(以太網供電防雷器)是由電源防雷器

、網絡信號

、控制信號防雷器3部份集成的浪涌保護器

，主要用于保護敏感的以太網供電路及IP電話

、網絡監控設備等網絡終端，使其免受雷電感應電壓

、電源干擾

、靜電放電等所造成的損壞。網絡三合一防雷器

，一體化的設計

，降低了保護成本及安裝難度，減少了空間的占用

，最大限度的利用了等電位保護原理使保護效果大為改善

。采用RJ45的信號接口直接接入計算機網絡最高通流容量可達10KA。而限制電壓則可低至15V,反應速度為納秒級,可充分保護采用最新技術的監控設備

。

應用范圍：
攝像機

、IP電話等網絡監控設備。

產品特點：
● 采用名牌大容量浪涌吸收元件

，通流量大

；
● 采用超低電容設計，信號傳輸特性能好

；
● 采用多級保護設計

，精細保護

，性能卓越

；
● 納秒級快速響應；
● 斷態漏電流極低

，不影響設備正常工作
● 殘壓低

、保護設備安全可靠。
● 過電壓

、過電流雙重保護

；
● 安裝簡單，免維護

；

技術參數：

型號

SBWL-3A（DC12V）

SBWL-3A（DC24V）

SBWL-3A（AC24V）

SBWL-3A（AC220V）

保護類型

電源

視頻

控制

電源

視頻

控制

電源

視頻

控制

電源

視頻

控制

標稱電壓

12V

24V

220V

最大持續運行電壓uc

15V

30V

48V

30V

320V

30V

標稱放電流（8us）In

5KA

標稱最大放電電流（8us）Imax

10KA

電壓保護水平（In）up

≤30V

≤15V

≤75V

≤60V

≤15V

≤75V

≤60V

≤15V

≤75V

≤900V

≤15V

≤75V

響應時間tA

≤25ns

≤10ns

≤25ns

≤10ns

≤25ns

≤10ns

≤25ns

≤10ns

傳輸速度Vs

10Mbps

接口類型

接線端子

BNC

接線端子

BNC

接線端子

BNC

接線端子

BNC

接線端子

安裝接口規格

2.5mm²

4mm²

2.5mm²

溫度范圍

-40℃--+80℃

外形尺寸

103×76×36(mm)

外殼材料

鋁合金

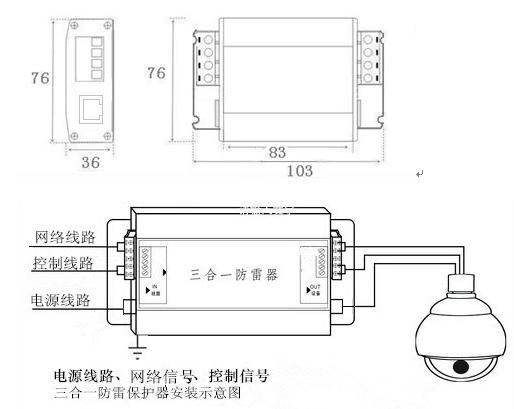

產品尺寸與安裝示意圖：

安裝方法：
*按防雷器指示將網絡線

，電源線，分別接在防雷器輸入端，用連接線把防雷器輸出端與攝像機網絡端口

、電源接口連接

。用接地線將接地端子與接地裝置連接。將防雷器用螺絲掛在墻上

，并固定好

。
1、SBWL系列監控專用電涌保護器可以安裝在LPZ0-1區或直接裝在被保護設備（或系統）前端

，安裝時離被保護的設備（或系統）越近越好

。
2、電涌保護器可以用螺絲固定在墻上或防護罩內

，信號線路采用串聯接法

。
3、按防雷器上不同線路的接口標識

，串接到線路和設備端之間

。端口
OUT接需保護設備的相應端口，端口IN接線路端

。防雷器上的接地端口應使用多股銅導線就近接入地網

，且應保證接地電阻不大于4歐姆。
4

、該電涌保護器在不超過要求的條件下安裝是不需要長期維護的

，只需系統例行維護。如在使用過程中

，信號傳輸出現問題

，換下電涌保護器后信號傳輸恢復正常，說明電涌保護器已經損壞

，需維修或更換

。

注意事項：
不可帶電安裝，以免可能損害人身和設備

。安裝時要確保安裝到位

，使端口結合牢固，安裝完后可用萬用表測試各信號線是否導通

。
