瞬態電壓抑制管(TVS) ---- 貼片ESD防護器(TVS組合管）
DO-214AB封裝SMDJ系列

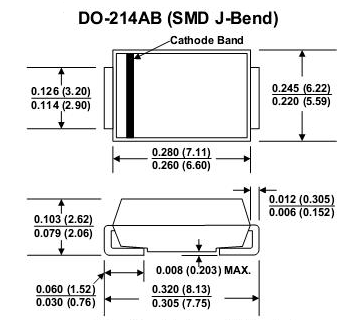

封裝： DO-214AB

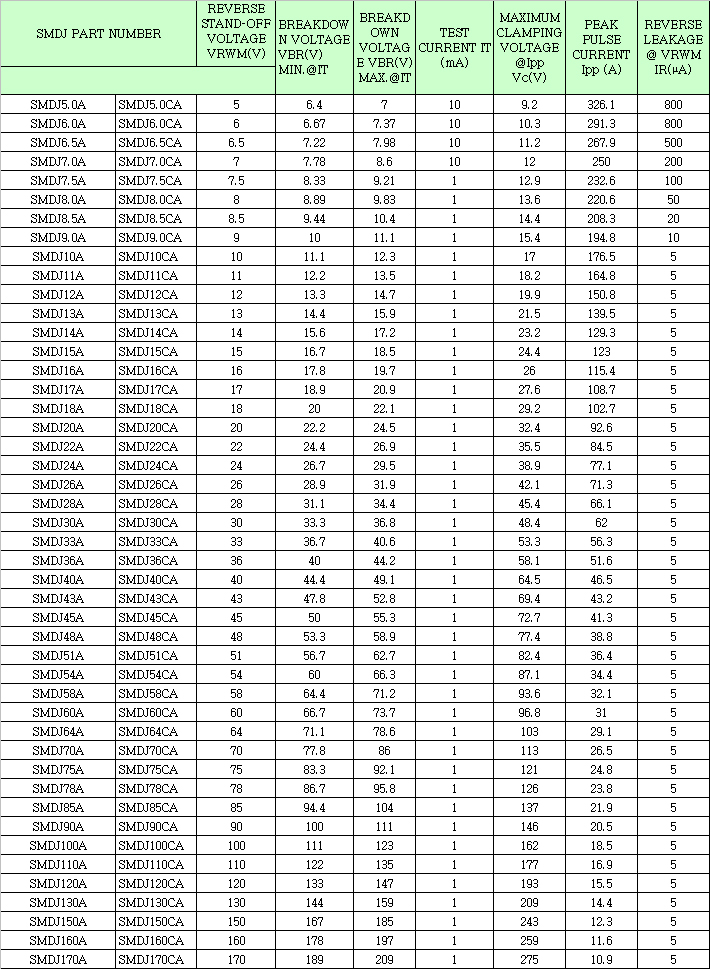

型號：SMDJ5.0A/CA-170A/CA
最大反向電壓：5.0V-170V
最大整流電流： A
峰值功率：1500W
產品簡介：
TVS是普遍使用的一種新型高效電路保護器件，它具有極快的響應時間(亞納秒級)和相當高的浪涌吸收能力。當它的兩端經受瞬間的高能量沖擊時，TVS能以極高的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩?div id="d48novz" class="flower left"> ，以吸收一個瞬間大電流
，從而把它的兩端電壓箝制在一個預定的數值上
，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。正因?yàn)槿绱?div id="d48novz" class="flower left">
，TVS 可用于保護設備或電路免受靜電
、電感性負載切換時產生的瞬變電壓[4]，以及感應雷所產生的過電壓
。圖1所示為TVS 的符號及伏安特性曲線
。
