，然后按指數規律下降。曲線2 是TVS 管兩端的電壓波形
，它表示TVS 中的電流突然上升時
，TVS 兩端電壓也隨之上升。在浪涌電壓的作用下
，TVS 兩極間的電壓由額定反向關斷電壓VRWM 上升到擊穿電壓VB 而被擊穿
。隨著擊穿電流的出現，流過TVS 的電流將達到峰值脈沖電流IPP
，同時其兩端的電壓被箝位到預定的最大箝位電壓VC 以下
。其后，隨著脈沖電流按指數衰減
，該過程中
，TVS 兩極間的電壓也不斷下降，最后恢復到初態
，這就是TVS 抑制可能出現的浪涌脈沖功率
，保護電子元器件的過程
。事實上，當TVS 兩極受到反向高能量沖擊時
，它能以10-12s 級的速度
，將其兩極間的阻抗由高變低，以吸收高達數千瓦的浪涌功率
，使兩極間的電位箝位于預定值
，從而有效地保護電子設備中的元器件免受ESD 的損害。

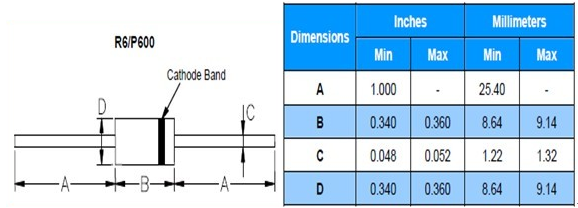

產品尺寸圖：

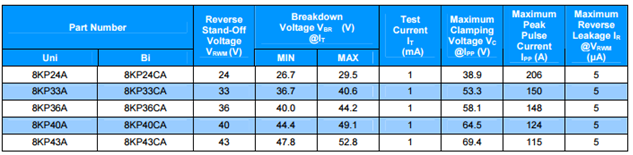

產品參數：
