瞬態電壓抑制管(TVS) ---- 同軸引線TVS管

DO-201封裝1.5KE
；LCE系列

封裝：DO-201

型號：1.5KE ；LCE系列

最大整流電流：2.0-143.0A

最大反向電壓：6.8-75V

產品簡介：

TVS是普遍使用的一種新型高效電路保護器件

，它具有極快的響應時間(亞納秒級)和相當高的浪涌吸收能力。當它的兩端經受瞬間的高能量沖擊時

，TVS能以極高的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩?div id="d48novz" class="flower left">

，以吸收一個瞬間大電流，從而把它的兩端電壓箝制在一個預定的數值上

，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。正因?yàn)槿绱?div id="4qifd00" class="flower right">

，TVS 可用于保護設備或電路免受靜電

、電感性負載切換時產生的瞬變電壓[4]，以及感應雷所產生的過電壓

。圖1所示為T(mén)VS 的符號及伏安特性曲線。

TVS 管和穩壓管一樣

，也是反向應用的

。其中VR 稱為最大轉折電壓，是反向擊穿之前的臨界電壓

。VB 是擊穿電壓

，其對應的反向電流IT 一般取值為1 mA。VC 是最大箝位電壓

，當TVS 管中流過的峰值電流為IPP 的大電流時

，管子兩端電壓就不再上升了。因此TVS 管能夠始終把被保護的器件或設備的端口電壓限制在VB～VC 的有效區內

。與穩壓管不同的是

，IPP 的數值可達數百安培，而箝位響應時間僅為1×10-12s

。TVS 的最大允許脈沖功率為PM=VCIPP

，且在給定最大鉗位電壓下，功耗PM 越大

，其浪涌電流的承受能力越大

。

圖2 是在雙蹤示波器上觀察到的TVS 管在承受大電流沖擊時的電流及電壓波形。圖中

，曲線1 是TVS 管中的電流波形

，可以看出：其流過TVS 管的電流由1mA 突然上升到峰值后

，然后按指數規律下降

。曲線2 是TVS 管兩端的電壓波形，它表示TVS 中的電流突然上升時

，TVS 兩端電壓也隨之上升

。在浪涌電壓的作用下，TVS 兩極間的電壓由額定反向關斷電壓VRWM 上升到擊穿電壓VB 而被擊穿

。隨著擊穿電流的出現

，流過TVS 的電流將達到峰值脈沖電流IPP，同時其兩端的電壓被箝位到預定的最大箝位電壓VC 以下

。其后

，隨著脈沖電流按指數衰減，該過程中

，TVS 兩極間的電壓也不斷下降

，最后恢復到初態，這就是TVS 抑制可能出現的浪涌脈沖功率

，保護電子元器件的過程

。事實上，當TVS 兩極受到反向高能量沖擊時

，它能以10-12s 級的速度

，將其兩極間的阻抗由高變低，以吸收高達數千瓦的浪涌功率

，使兩極間的電位箝位于預定值

，從而有效地保護電子設備中的元器件免受ESD 的損害。

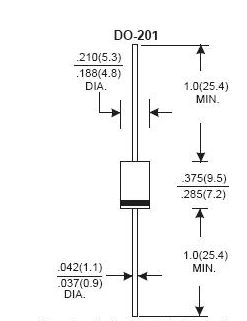

產品尺寸圖：

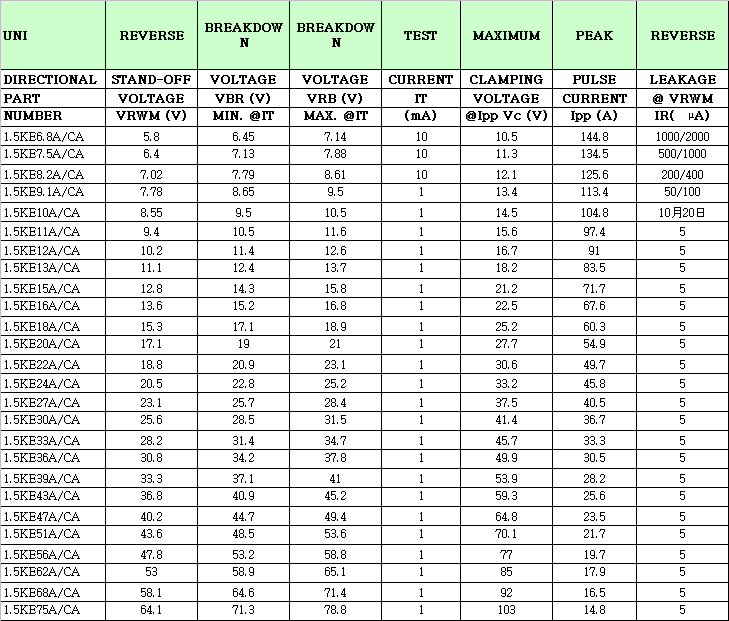

產品參數：
